测量的是哪个方向？
采用胸前 Z 分量测量时，传感器记录磁场在 Z 方向上的投影，记作 Bz。把胸前检测平面定义为 XY 平面，Z 方向就是垂直于该平面的方向，可直观理解为胸部的前后方向。在常用近似模型下，这一分量主要反映与检测平面平行的电流分量。
FROM SIGNAL TO UNDERSTANDING
微弱的心磁信号，
可观察的时空变化。
心脏磁场源于心肌电活动，胸前记录的信号可用皮特斯拉（pT）计量。1 pT = 10−12 T，即万亿分之一特斯拉。
从 R 波、T 波的波形特征，到 ST 段的细微变化，心磁图记录心脏磁场在不同阶段的变化，为理解心脏电生理活动提供新的观察维度。
我们专注于心磁图技术与相关医疗设备应用，通过非接触式采集与可视化呈现，让心脏磁场随时间和空间的变化被看见。
了解测量原理A CLOSER LOOK
从一个问题，
开始认识心磁。
关注医生真正关心的问题：
测量什么、如何使用，以及有哪些证据。
01 / FUNDAMENTALS
心磁图记录什么？
从肌肉收缩，到心脏电活动
心电图与心磁图的两种记录方式
测量方向与时空图谱
组织电流与磁信号
心肌的除极与复极并非在所有区域同时发生。不同区域之间的电位差驱动心肌组织中的电流，产生微弱的心脏磁场。随着电活动的推进，电流及其磁场的分布不断变化。
心磁图记录这些组织电流产生的磁信号，将难以直接感知的微弱变化呈现为波形与图谱。
原理科普 · 帮助理解心磁测量从时间变化到空间分布
将胸前不同位置的心磁信号随时间的变化汇集起来，便形成心脏磁场的时空图谱：既呈现一次心搏中的变化过程，也显示同一时刻不同位置的磁场分布。
CARDIAC MAGNETIC SIGNALS

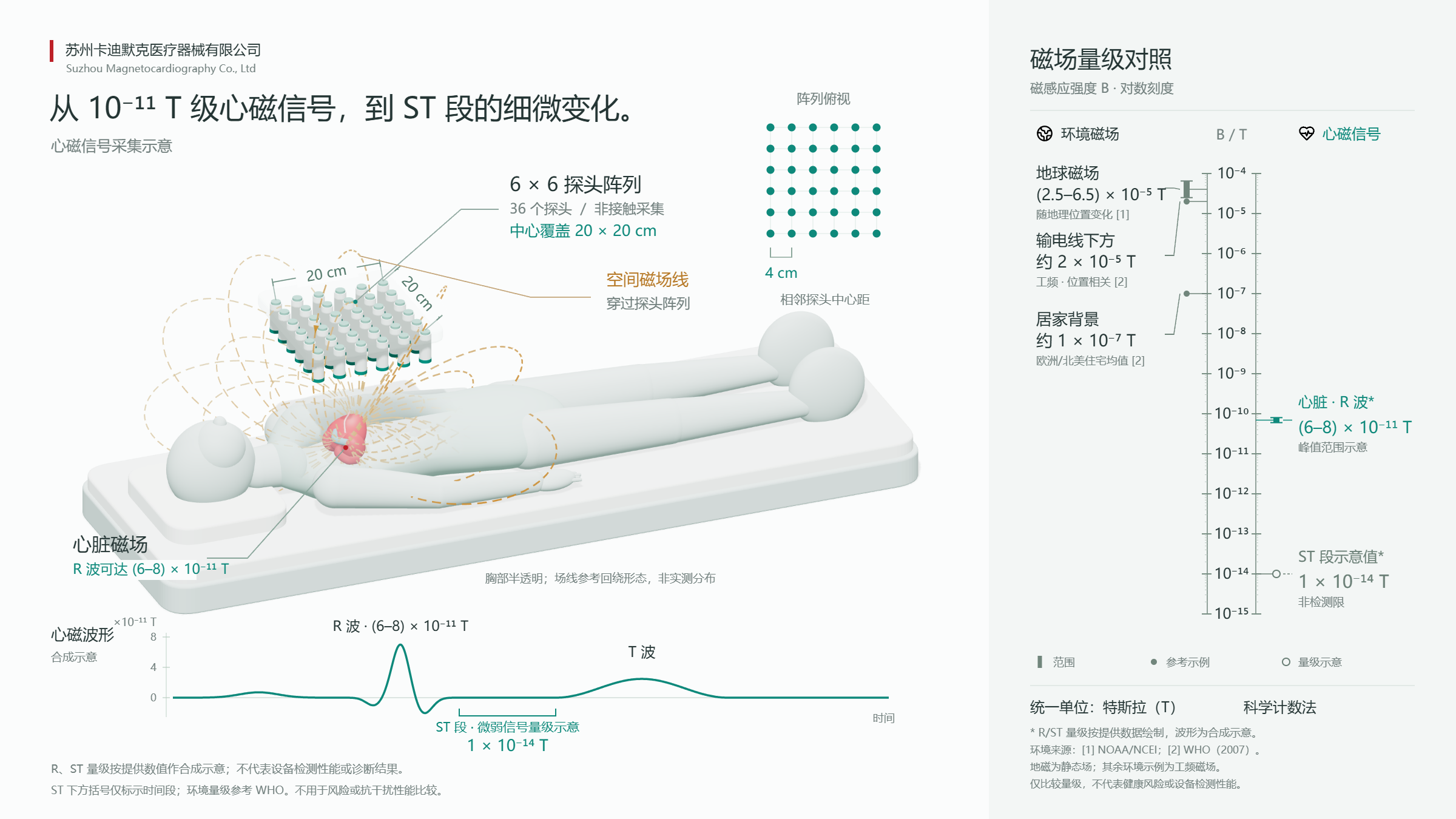

心磁信号与磁场量级
非接触采集、探头阵列与微弱信号
胸前的探头阵列记录不同位置的磁信号，波形呈现信号随时间的变化。图中场线与量级对照用于帮助理解微弱磁场的测量，示意尺寸不替代正式产品参数。
01 / OVERVIEW
从采集位置，到信号与量级
胸前阵列、磁场量级与心磁波形，呈现同一主题的三个观察角度。
- 探头数量
- 36 个
- 相邻中心距
- 4 cm
- 中心覆盖
- 20 × 20 cm
02 / SENSOR ARRAY
胸前阵列，非接触采集
探头在胸前不同位置记录磁信号，图中虚线和半透明处理用于呈现空间关系。
尺寸沿用原图示意。
03 / MAGNETIC SCALE
在同一量级尺上对照
磁感应强度 B · 对数刻度 · 环境参考与心磁示意
R 波峰值范围示意。
统一使用特斯拉（T）：1 × 10−14 T = 0.00000000000001 T。环境量级参考原图中的 NOAA/NCEI、WHO（2007）。地磁为静态场，其余环境示例为工频磁场；仅比较量级，ST 段数值为量级示意，不是设备检测限，也不用于健康风险或抗干扰性能比较。
04 / MAGNETIC WAVEFORM
波形中的两个观察位置
R 波峰值范围为 (6–8) × 10⁻¹¹ T，波形用于展示变化形态。
R、ST 量级与波形用于说明信号尺度和变化，图中数据为合成示意。
VENTRICULAR ELECTRICAL ACTIVITY
心室电活动与心磁图
43 秒分阶段演示
除极、复极与磁场变化
心室除极与复极的推进，伴随着波形和磁场分布的变化。动画呈现这些信息之间的关系，帮助理解一次心搏中的电活动过程；心室模型为教学示意，磁场图与蝶形图来自同组实测资料，两者并非逐点对应。
01 / 04待播放
从静息到心室激动
从 Q 前的静息画面开始，观察室间隔与两侧室壁的激动，以及金色箭头所示的推进方向。
FROM SIGNAL TO IMAGE

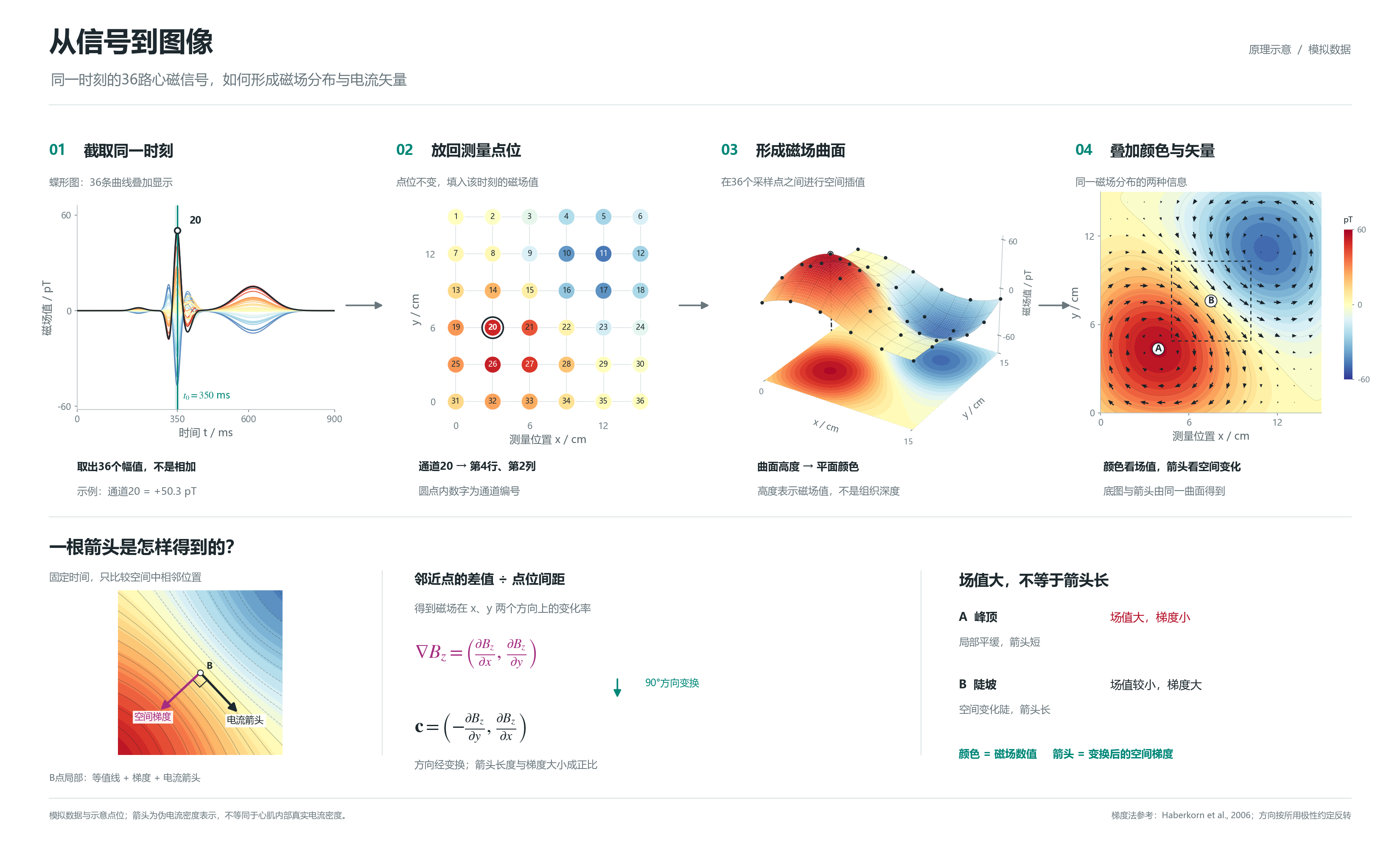

从信号到图像
同一时刻的信号，如何形成磁场分布与电流矢量
多通道波形展示不同测量位置随时间的信号变化；蝶形图将这些波形叠加，便于观察整体形态。选取同一时刻各测量点的信号值，并结合点位进行插值，可以呈现该时刻的磁场空间分布。箭头表示则进一步利用磁场的空间变化构成。
MAGNETIC FIELD & WAVEFORMS
磁场图与蝶形图
36 通道波形
6 × 6磁场图
36 个实测点 · 插值成图蝶形图
全部 36 通道
R时间 356 / 891 ms
原理参考文献
以下为原理与方法参考，用于了解心磁图的技术背景。
- A new wearable multichannel magnetocardiogram system with a SERF atomic magnetometer array · 多通道采集、波形与磁场图。
- Comparison of Electric- and Magnetic-Cardiograms Produced by Myocardial Ischemia in Models of the Human Ventricle and Torso · 心电与心磁的模型研究。
- Standard Template of Adult Magnetocardiogram · 波形、空间分布与电流分量。
- High Resolution Magnetic Images of Planar Wave Fronts Reveal Bidomain Properties of Cardiac Tissue · Bz 测量与心肌组织实验；非本产品人体临床验证。
QUESTIONS & ANSWERS
常见问题
心电图与心磁图有什么区别？
心电图（ECG）记录电位差，心磁图（MCG）检测磁场。两者都用于观察心脏电活动，但测量的物理信号不同。[1]
心电图通过放置在体表的电极，记录各导联电位差随时间的变化，以波形呈现心脏电活动的特征。它记录的是持续变化的信号，而不仅是某一时刻的结果。[2]
心磁图通过体外磁传感器，检测心脏电活动产生的微弱磁场。多测点采集可以呈现磁信号的时间波形和磁场的空间分布，为观察心脏电活动提供另一种视角。[3]
由于电位测量与磁场测量对内部电流源的响应不同，两者获得的信息并不完全相同，可以形成互补。因此，心磁图的特点不只是“测点更多”，而是提供了不同于电位测量的磁场信息。[4]
以上为原理参考。所引 FDA 文件属于其他厂商设备，不是本产品的注册或认证资料。
心磁图检查适合哪些人群？
心磁图在疑似心肌缺血辅助评估方面已有研究。不需要先确诊心脏疾病才考虑进一步检查；是否将心磁图纳入检查方案，应由医生结合症状、风险因素与既往检查结果判断。[5]
以下为就诊讨论与领域研究参考，不是本产品已获批适用人群。MCG-36OPM-01 目前注册中，最终适用范围以获批注册资料及说明书为准。
- 偶发或反复胸闷、胸痛，原因尚未明确尤其是症状反复出现，但既往心电图等常规检查尚未明确解释，仍怀疑心肌缺血的人群。
- 作息不规律、压力较大，同时出现胸部不适的年轻人包括经常熬夜、久坐或长期处于高压状态，并出现胸闷、胸痛的人。不能仅因年轻而忽视症状，也不能直接认定不适就是生活习惯造成的；这些背景本身不是心磁图检查指征。
- 运动或体力活动时出现胸部不适例如跑步、健身、爬楼时出现胸闷、胸痛，或活动耐量明显下降，需要进一步查明原因；怀疑缺血时，可与医生讨论心磁图的辅助评估价值。[6]
- 有吸烟史，并伴胸闷、胸痛等不适烟草暴露是需要关注的心血管危险因素。有症状者应评估是否涉及心肌缺血，但不能仅凭吸烟史认定已发生冠脉微循环障碍。[7]
- “三高”或相关指标处于临界状态，并伴胸部不适血压、血糖或血脂异常或接近异常界值，同时出现胸闷、胸痛，或存在其他缺血线索者，可结合整体情况讨论检查方案。指标异常本身不等于已经发生心脏损伤。
- 有心绞痛症状、冠脉无明显阻塞，怀疑微循环障碍心磁图在这一方向已有临床研究，可作为与医生讨论的辅助评估选项，但诊断路径仍需进一步验证，不能单独确诊。[8]
- 已发现冠状动脉狭窄，需要进一步评估心肌缺血希望了解血管病变是否伴随缺血相关功能变化，可由医生考虑心磁图的补充价值。相关研究使用的是其他设备，不能直接作为本产品的诊断效果证明。[9]
- 需要缺血评估，但不适合部分常规检查例如难以完成运动负荷检查，或不宜接受某些药物、造影剂检查的人，应先由医生评估可行的检查方案，再讨论静息心磁图是否有辅助价值。不能将其视为其他检查的通用替代，也不能据此认定本产品适用于所有这类人群。
不知道自己是否“三高”？若同时有胸部不适，可按上述症状人群开展评估；若只是缺乏体检，应通过测血压、查血糖和血脂了解基础风险，不能仅凭这一点认定需要心磁图检查。[10]
检查边界：心磁图结果需要结合临床情况解读，不能单独确诊或排除冠心病，也不能凭一次正常结果认定高强度运动一定安全。上述研究和健康信息不等同于本产品的临床验证。
急症提醒：若出现突发、持续或加重的胸痛，尤其伴呼吸困难、冷汗等，请立即寻求急诊医疗帮助，不要等待心磁图检查。[11]
检查前需要做哪些准备？
检查前应处理身上可能含铁、镍等可磁化材料的物品。请按工作人员要求，取下可安全取下的随身金属物品，或更换带金属部件的衣物，例如裤子金属拉链、女性内衣金属扣等，以减少对检测的干扰。
金属假牙、宫内节育器（避孕环）等需提前告知。包括老式金属假牙、老式金属避孕环，以及其他固定或植入的金属物。是否影响检查需结合具体材料和设备要求评估，不能仅凭外观或年代判断。
可摘式金属假牙请按工作人员要求处理；固定假牙和体内装置不要为本检查自行拆除或取出，应由医生评估是否适合检查及如何安排。具体准备以产品说明书和医疗机构要求为准。
两款设备一次检查各需要多长时间？
对于 MCG-36OPM-01，一般情况下，从上床躺下到下床离开设备，整次检查不超过 3 分钟。这里指在设备上的检查过程，不包含候诊、检查前更衣或医生解读报告的时间。
其中，连续心磁信号采集约为 1 分钟，不等于整次检查只需 1 分钟。完整过程还包括躺卧、初步定位、移入、自动精定位和移出；视频中的计时为压缩展示，实际用时以现场情况为准。
上述约 3 分钟仅适用于 MCG-36OPM-01。MCG 9 SQUID 设备需依次采集四个区域，每区约 1 分钟，整次检查约 10–15 分钟，具体受现场干扰影响。查看 MCG 9 检查流程。
SYSTEM OVERVIEW

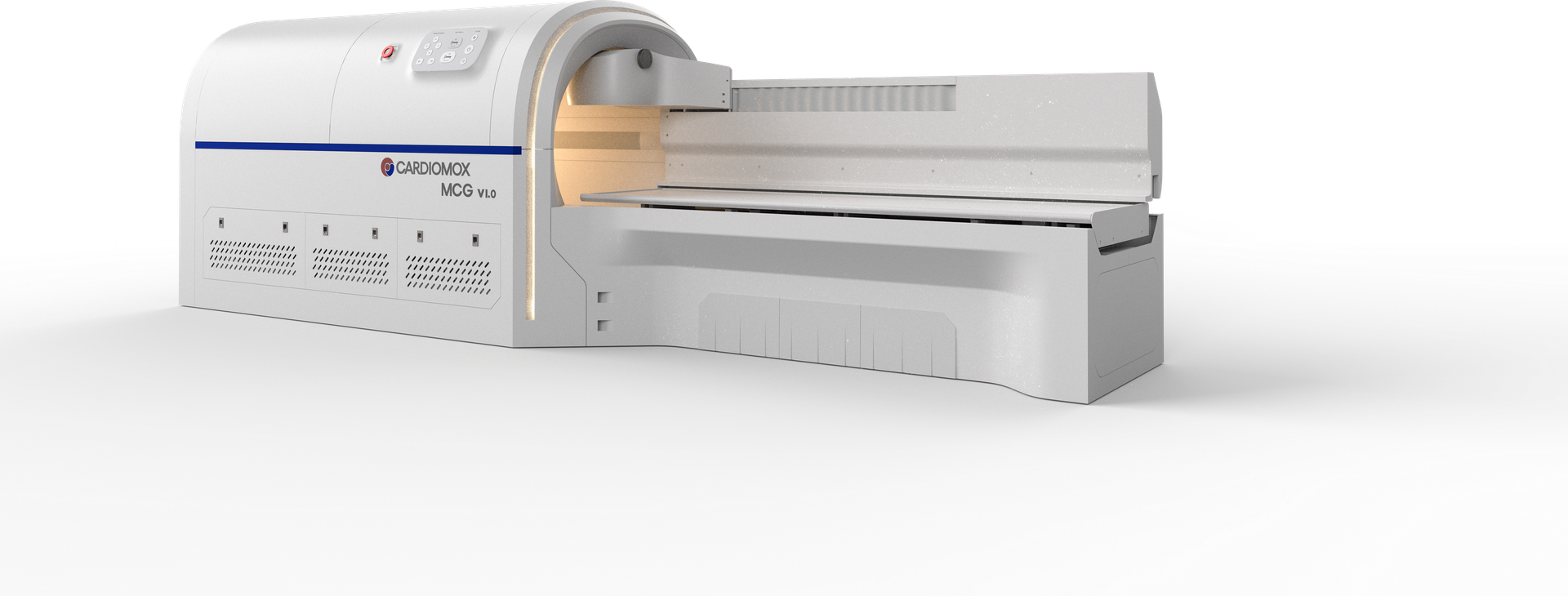

36 通道 OPM 心磁测量
当前型号正在注册中，最终适用范围以获批注册资料及说明书为准。
- 产品型号
- MCG-36OPM-01
- 注册状态
- 注册中
- 拟定适用范围
- 关于心脏缺血的辅助诊断
- 系统组成
- 主控系统、磁屏蔽设备、探测系统、检查床、信号处理软件
EXAMINATION WORKFLOW
从定位到报告，看一次检查
OPM · 30 秒流程动画
实际连续采集约 1 分钟
01 / 06待播放
尽量靠近，始终不接触
在设备外大致对准胸口，重点调整探头与患者之间的距离。此时尚未进入屏蔽测量空间，画中画不显示有效心磁信号。
30 秒动画展示完整流程；实际采集约 1 分钟，整次检查用时另计。具体操作以产品说明书及医疗机构要求为准。
DEPLOYMENT & SERVICE
部署与维护
- 周边环境
- 设备周边 20 m 范围内应无大型移动设备、强电井、电梯、MRI 等干扰源。
- 房间尺寸
- 东西向长度 4.5 m 以上，南北向长度 3 m 以上。
- 室内温度
- 控制在 25 °C。
- 培训与维护
- 操作培训、维护内容及服务方式待补充。
SHARED SOFTWARE
共用软件
MCG-36OPM-01 与 MCG 9 共用软件界面，具体功能以设备配置为准。
SYSTEM OVERVIEW

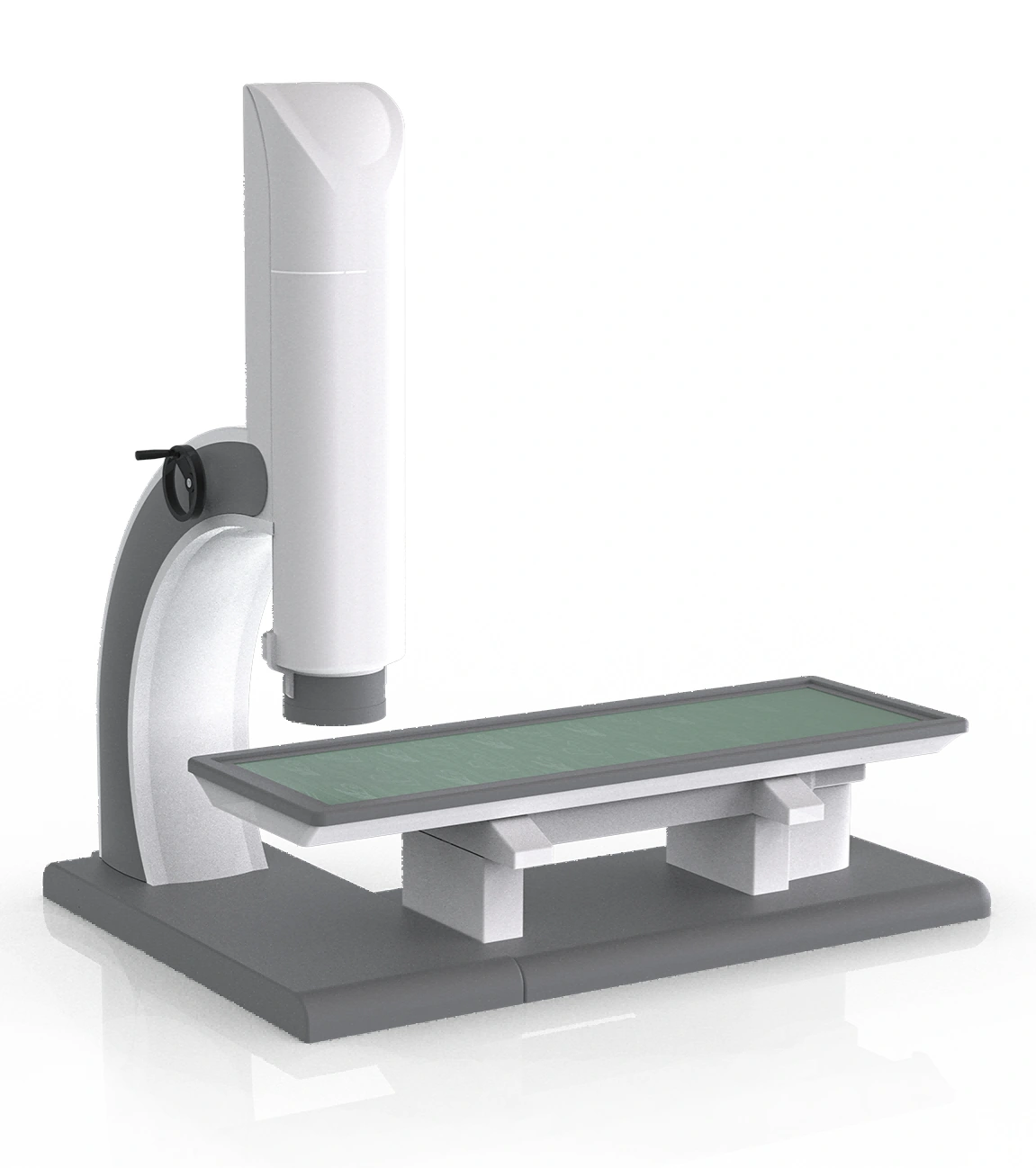

9 通道 SQUID 心磁测量
本型号采用超导二阶梯度探测结构，降低环境磁干扰影响；无需磁屏蔽室，现场仍须评估干扰条件。
- 适用范围
- 关于心脏缺血的辅助诊断
- 探测通道
- 9 通道 SQUID 探头阵列
- 空间采集
- 以中心定位为基准，依次采集 A、B、C、D 四区域，共 36 位点；不是 36 个探头同时采集。
- 单区记录
- 每区域约 1 分钟
- 检查用时
- 约 10–15 分钟，视现场干扰情况而定
EXAMINATION WORKFLOW
从定位到报告，看一次检查
SQUID · 42 秒流程动画
实际整次检查约 10–15 分钟
01 / 06待播放
移床粗定位，大致对准胸部
受检者平躺并连接心电电极。第一次移床仅使探头大致对准胸部，此时还没有完成根据信号强弱的精细定位。
四个区域各记录约 1 分钟，其余时间用于准备、定位与移床；检查总用时受现场干扰影响。
DEPLOYMENT & SERVICE
部署与维护
以下为 2025 年 6 月版产品资料中的部署信息，实际条件以当前设备配置和现场评估为准。
- 房间与供电
- 资料要求独立房间面积 ≥ 20 m²、层高 ≥ 2.5 m，供电 220 V / 50 Hz。
- 干扰源
- 资料要求与电梯、工业电机、MRI、配电器等保持 15–20 m 以外；与机动车道路保持 25 m 以外。具体条件需现场确认。
- 低温系统
- 涉及液氦使用；补充用量、周期及维护安排需按当前设备配置确认。
- 注册资料
- 历史资料载注册证号“苏械注准20202071188”；当前有效期、延续情况及核准适用范围待有效证件核对。
SHARED SOFTWARE
共用软件
MCG-36OPM-01 与 MCG 9 共用软件界面，具体功能以设备配置为准。
SOFTWARE EXPERIENCE

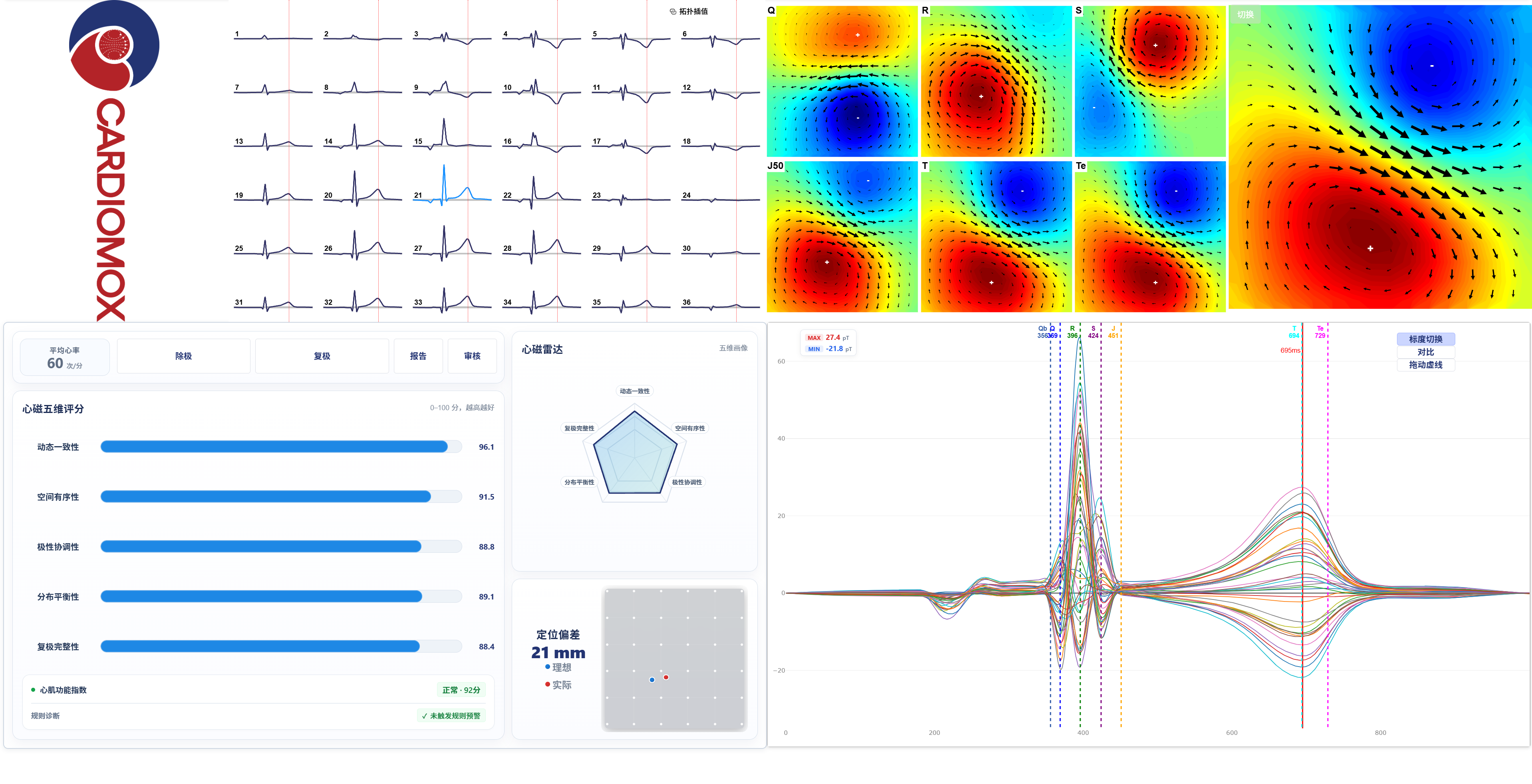

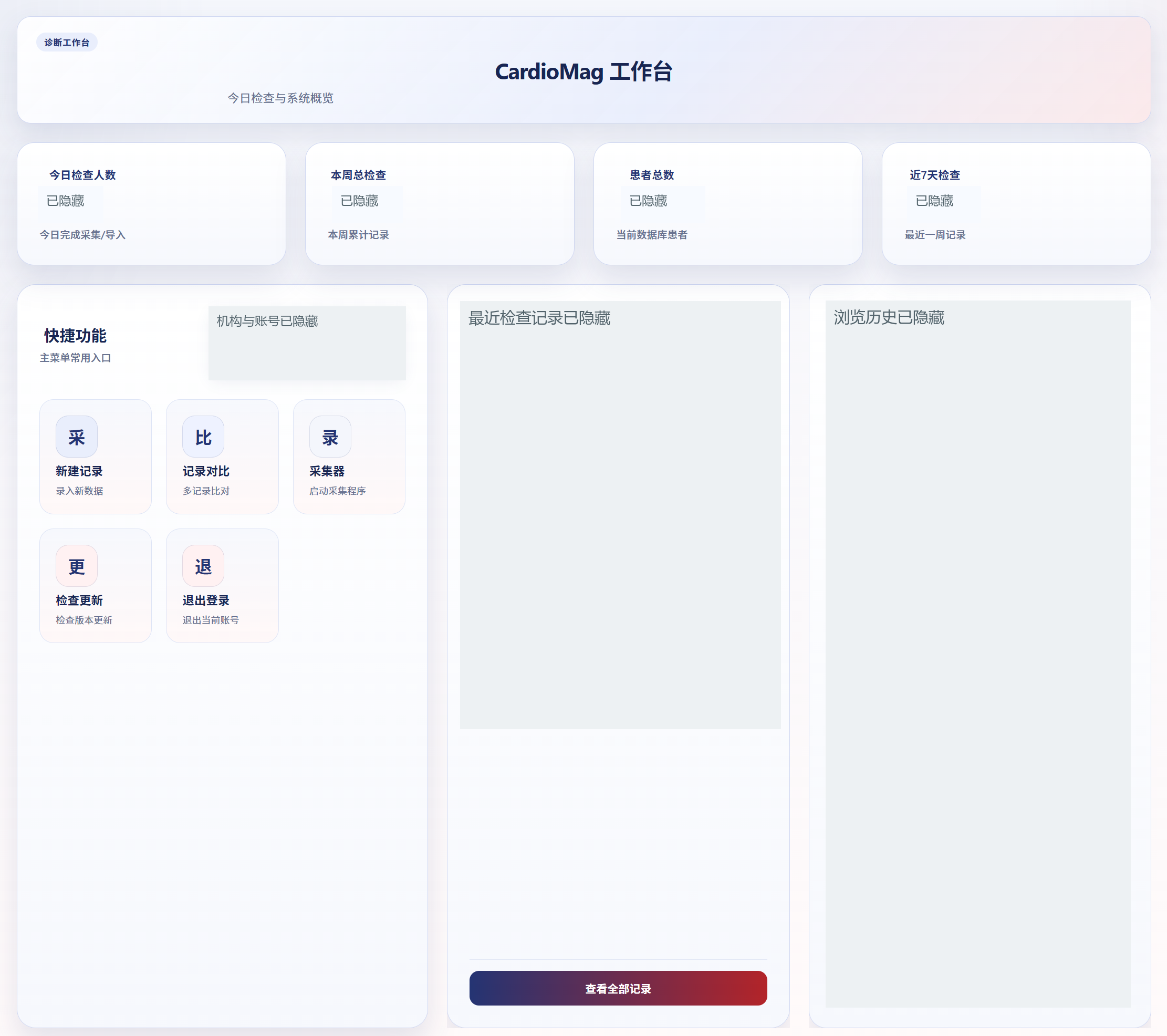

从工作台到诊断界面
软件界面共用，采集流程和设备配置仍分别对应各自型号。
01 / APPLICATION
从风险观察到治疗随访，
关注心脏状态的变化。
以下介绍心磁图在风险观察、缺血研究和治疗随访中的应用方向。是否进一步检查、造影或调整治疗，由医生结合临床情况及对应设备的注册资料判断。
02 / DEVICE SCENES
两款设备的检查现场

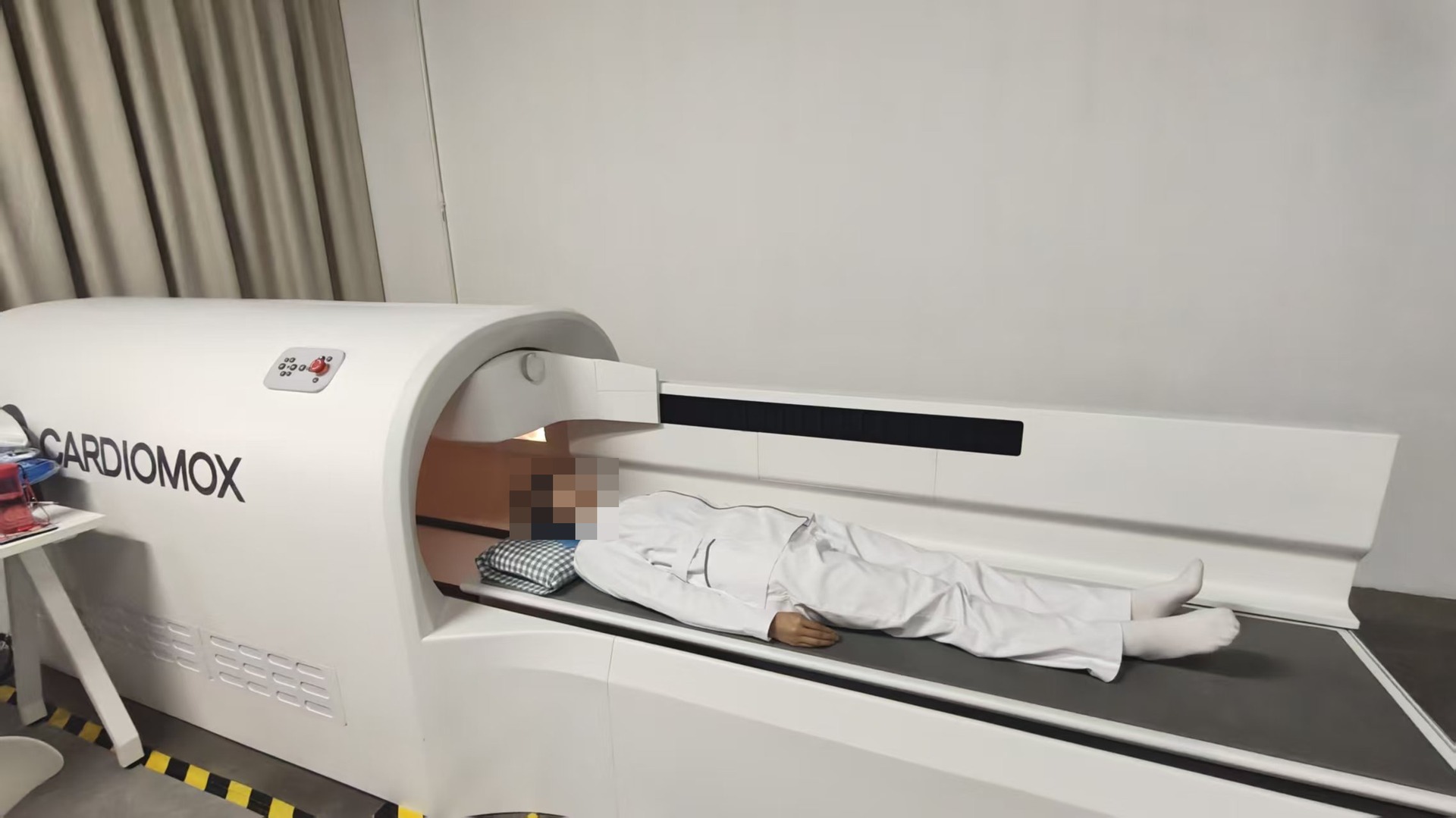

MCG-36OPM-01 OPM
磁屏蔽桶与移动检查床的实际场景。

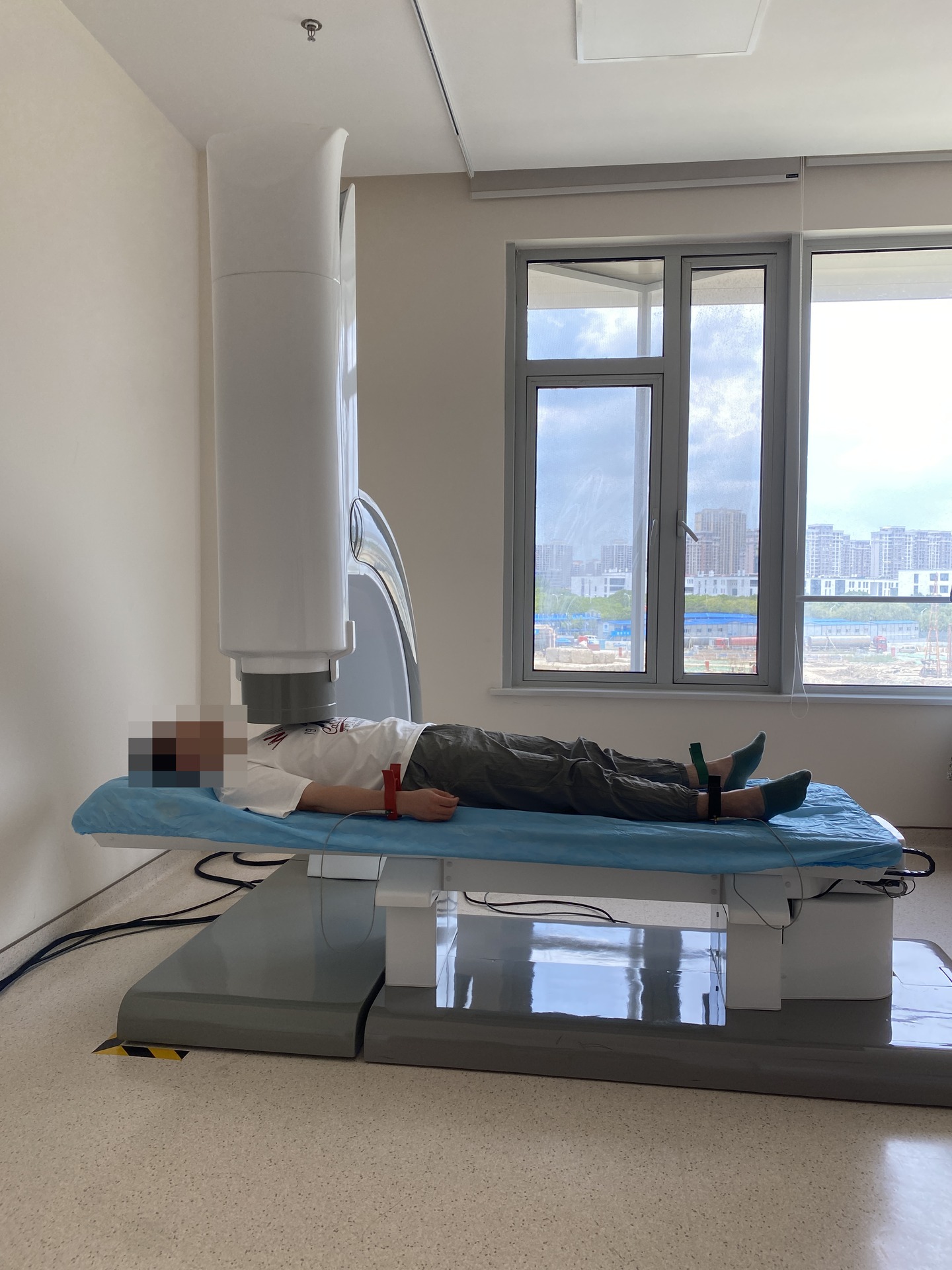

MCG 9 SQUID
胸部上方探测装置与检查床的实际场景。
03 / THE REPORT
一份报告，
包含哪些信息？

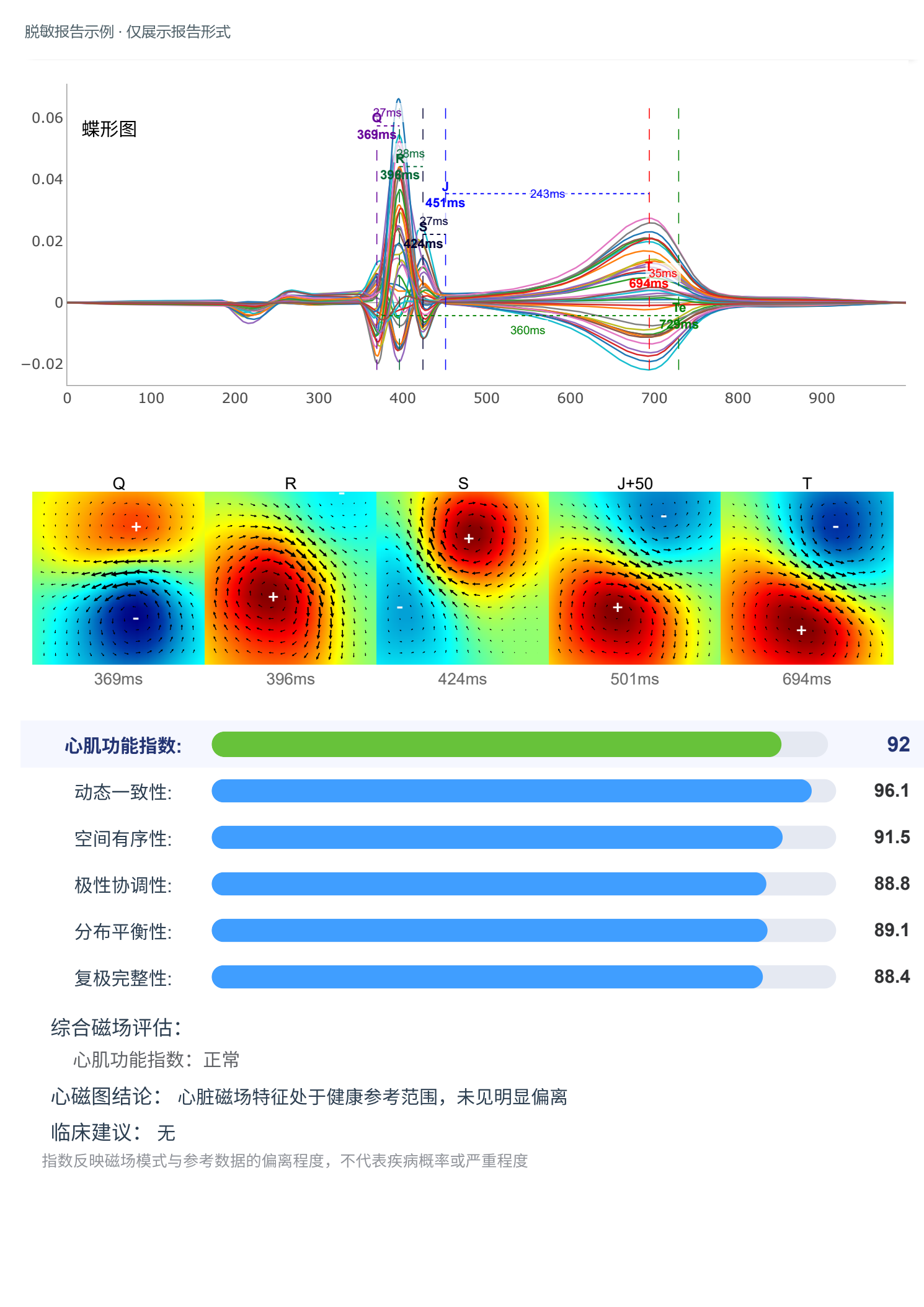

心磁图报告通过波形、磁场图、指数评分及文字结论，呈现本次检测采集和分析的心磁信息。
蝶形图
以叠加形式展示多通道心磁信号波形，便于查看同一心动周期中的整体形态。
特征点磁场图谱
展示 Q 波、R 波、S 波对应时刻的磁场分布，以及 J50（J 点后 50 ms）、T（T 波峰值）和 Te（本报告中 T 波结束前的标记时刻）的磁场图。具体特征点定义以当前软件说明为准。
心肌功能指数评分
呈现总体评分及五个细分维度：动态一致性、空间有序性、极性协调性、分布平衡性、复极完整性。示例报告注明，指数反映磁场模式与参考数据的偏离程度，不代表疾病概率或严重程度。
变化磁场图
包括 QRS 变化磁场图和 J-Te 变化磁场图，以连续时刻的图谱呈现相应时段内磁场的变化。
心磁图结论与临床建议
列示本次检测的心磁图结论及临床建议。具体项目与解释方式，以当前软件版本、产品说明书及医生判断为准。
公开文献用于了解公司与研究人员参与的研究、设备应用和技术背景，具体临床使用仍需结合对应型号资料。
英文文献保留原文题名与署名，中文题名为参考译名。文献核对：2026年9月28日。
从测量系统到信号分析
按原文作者及单位列示参与关系。期刊论文、会议论文和书籍章节分别标注，不将研究参与等同于当前产品验证。
期刊论文
基于心磁图的因果驱动心肌缺血严重程度分级研究
Causal-Driven Severity Grading for Myocardial Ischemia Diagnosis Based on Magnetocardiography
Zhongxiang Cao, Jialin Shi, Xie Feng · Electronics, 15(12), 2697.
作者署名：封燮（Xie Feng）；原文单位为 Suzhou Magnetocardiography Co., Ltd.
期刊原文DOI: 10.3390/electronics15122697
期刊论文
基于心磁图的潜在冠状动脉疾病早期筛查方法研究
A Method for Early Screening of Potential Coronary Artery Disease Based on Magnetocardiography
Kaiming Zhao 等 · Engineered Science, 39, 1973.
作者署名：封燮（Xie Feng）、许琳（Lin Xu）；原文单位为 Suzhou Cardiomox Co, Ltd.
期刊原文DOI: 10.30919/es1973
期刊论文
无磁屏蔽环境下的心磁信号降噪方法研究
Research on Denoising Methods for Magnetocardiography Signals in a Non-Magnetic Shielding Environment
Biao Xing, Xie Feng, Binzhen Zhang · Sensors, 25(19), 6096.
作者署名：封燮（Xie Feng）；原文单位为 Suzhou Cardiomox Co., Ltd.
期刊原文DOI: 10.3390/s25196096
期刊论文
融合自适应阈值与改进鲸鱼优化算法的心磁信号降噪研究
Optimized variational mode decomposition algorithm based on adaptive thresholding method and improved whale optimization algorithm for denoising magnetocardiography signal
Mingyuan Chen 等 · Biomedical Signal Processing and Control, 88, 105681.
作者署名：封燮（Xie Feng）、王睿奇（Ruiqi Wang）；收录信息按出版社登记的作者名单列示。
期刊原文DOI: 10.1016/j.bspc.2023.105681
期刊论文
应用于无屏蔽环境的心磁测量系统研究与设计
王睿奇、封燮、汤苏晋、陈铭远、张斌珍、段俊萍 · 传感技术学报, 36(7), 1153–1158.
作者及单位：王睿奇、封燮共同署名；期刊页面列有中北大学仪器与电子学院、苏州卡迪默克医疗器械有限公司。
期刊原文DOI: 10.3969/j.issn.1004-1699.2023.07.022
会议论文
CARDIOMOX MCG-9 九通道心磁图仪研发
Development of 9-Channel Magnetocardiograph CARDIOMOX MCG-9
Vitalii Budnyk 等 · 2023 IEEE 13th International Conference on Electronics and Information Technologies (ELIT), 1–6.
作者署名：封燮（Xie Feng）；原文单位为 Suzhou Cardiomox Ltd。研究对象为 MCG-9 系统。
会议原文DOI: 10.1109/ELIT61488.2023.10310946
会议论文
CARDIOMOX MCG-9 心磁图仪软件研发
Software development for Magnetocardiograph CARDIOMOX MCG-9
Vitalii Budnyk 等 · 2023 IEEE 13th International Conference on Electronics and Information Technologies (ELIT), 289–295.
作者署名：封燮（Xie Feng）；原文单位为 Suzhou Cardiomox Ltd。研究对象为 MCG-9 系统软件。
会议原文DOI: 10.1109/ELIT61488.2023.10310912
书籍章节
无屏蔽心磁图的临床应用：冠心病及新冠康复患者的心肌损伤检测
Unshielded Magnetocardiography in Clinical Practice: Detection of Myocardial Damage in CAD Patients and in Patients Recovered from COVID-19
Illya Chaikovsky 等 · IntechOpen, Clinical Use of Electrocardiogram · 2022年在线发表，2023年收录于书籍。
作者署名：封燮（Xie Feng）、许琳（Lin Xu）；原文单位拼写为 Suzhou Cadiomox Ltd。本条为书籍章节，非期刊论文。
出版社原文DOI: 10.5772/intechopen.104924
临床研究中的设备应用与技术支持
以下按论文的方法或致谢说明关联，不列为公司作者署名成果。
期刊论文
高血压患者心磁参数与向心性左心室重构超声指标的关联研究
Exploring the association between magnetocardiographic parameters and echocardiographic indices of concentric left ventricular remodeling in hypertension: a cross-sectional correlation study
Junyi Zhang, Jianfeng Zhang, Yang Duan, Yafeng Zhou · Clinics, 101044 · 横断面相关性研究。
致谢关联，非作者署名：原文致谢 Suzhou CARDIOMOX 的技术支持，并提及 Xie Feng 与 Meng Xiang 的贡献；方法部分注明使用 CARDIOMOX MCG-9。
公开全文DOI: 10.1016/j.clinsp.2026.101044
期刊论文
静息心电图正常患者冠脉狭窄预测的心磁图列线图研究
Development and validation of a Magnetocardiography-Based nomogram for predicting coronary stenosis in patients with normal resting electrocardiograms
Yufeng Jiang, Shuai Xu, Liangping Zhao, Yafeng Zhou · The International Journal of Cardiovascular Imaging.
设备应用，非公司作者署名：出版社摘要的方法部分注明采用 Cardiomox MCG-9 系统采集心磁记录；不据此推定公司参与研究设计或模型验证。
期刊原文DOI: 10.1007/s10554-026-03602-2
相关领域与探索方向
用于了解心磁图领域的研究背景，不列为公司参与成果。
期刊论文
心磁图区分阻塞性冠心病与冠脉微循环功能障碍的可行性研究
Magnetocardiography for Distinguishing Obstructive Coronary Heart Disease and Coronary Microvascular Dysfunction: A Feasibility Study
Nandi Bao 等 · Cardiology · 可行性研究。
领域参考：对应缺血与微循环评估的探索方向，不列为公司或上述研究人员的署名成果。
期刊原文DOI: 10.1159/000550445
期刊论文
冠状动脉介入过程中的心磁图价值研究
The value of magnetocardiography in the course of coronary intervention
B. Hailer 等 · Annals of Noninvasive Electrocardiology.
领域参考：对应介入治疗前后心磁变化的研究背景，使用不同设备，不列为公司研究或本产品治疗评估证据。
期刊原文DOI: 10.1111/j.1542-474X.2005.05625.x
具体临床使用以对应型号获批的注册资料及说明书为准。
OUR COMPANY
十年心磁积累，
连接研发与临床。
从2016年成立至2026年，公司持续深耕心磁领域，积累研发与临床应用研究经验。
苏州卡迪默克医疗器械有限公司专注于心磁图相关医疗器械、信号处理软件及应用研究，以心脏电生理、微弱磁检测与计算算法的交叉研究为基础，推动心磁技术与临床需求相结合。
- 公司名称
- 苏州卡迪默克医疗器械有限公司
- 英文名称
- Suzhou Magnetocardiography Co., Ltd
- 成立时间
- 2016年
从微弱磁信号到可理解的心磁信息
公司围绕心磁信号采集、降噪处理、特征分析、图谱呈现与报告输出开展研发，注重设备与软件的协同。我们致力于提升信号质量与分析流程的规范性，让心磁检测从设备操作、信号采集到报告阅读，都更加清晰、直观和易于理解。
持续推进心磁检测技术发展
基于核心研发人员在低温超导心磁技术方面的研发与临床应用经验，公司持续推进基于原子磁力计的36通道心磁检测系统研发，探索无液氦心磁技术的实际应用。公司曾受苏州大学附属第四医院委托开展无液氦心磁系统开发，并围绕不同技术路线的物理性能与病例诊断一致性开展研究。
以临床需求推动算法研究
公司将信号处理与智能分析作为重要研发方向，研究独立成分分析（ICA）降噪、时空特征提取等方法，并开展基于卷积神经网络（CNN）的心肌缺血辅助评估与临床验证研究。我们重视算法结果与临床资料的对照验证，推动研究方法向实用分析工具发展。
面向检测、评估与长期随访
公司关注医疗机构、体检机构及健康管理机构的应用需求，探索心磁图在心血管健康评估、治疗后随访及长期健康管理中的补充价值。通过推动检测数据的规范记录、历次结果对比与变化趋势呈现，推动单次检测与长期随访相结合，为医生评估和持续随访提供更多参考。
